请问有没有什么能画关系图的简单工具？

abababa

举个例子：我想画出数的关系，先是正整数，然后给出0和负整数，三者合在一起构成整数，然后整数加上分数，构成有理数，再加上无理数，构成实数……
有点像

这个图。
但有的又比较复杂，有时需要从不同级的元素里连出线来。
然后还有就是每个元素旁边，能不能再加一些注释类的说明，比如说无理数这个元素，想给它加上“如$\sqrt{2},\pi,e$等”。

有没有什么简单的工具来做这个，就是不需要自己调整线的画法，只要写出关系来就能生成具体的图。

hbghlyj

Graphviz 是一个开源的图形可视化工具，使用简单的描述语言（DOT 语言）来定义图的结构，自动生成布局。它非常适合用来画层次结构图、关系图等。

以下是一个简单的例子，展示如何用 Graphviz 来画出你提到的数系关系图，并为每个元素添加注释说明：

1. digraph NumberSystem {
2.     rankdir=LR; // 从左到右布局
3.     node [shape=ellipse];
5.     // 定义节点
6.     PositiveIntegers [label="正整数"];
7.     Zero [label="0"];
8.     NegativeIntegers [label="负整数"];
9.     Integers [label="整数"];
10.     Fractions [label="分数"];
11.     RationalNumbers [label="有理数"];
12.     IrrationalNumbers [label="无理数\n如 √2, π, e 等"];
13.     RealNumbers [label="实数"];
15.     // 定义关系
16.     PositiveIntegers -> Integers;
17.     Zero -> Integers;
18.     NegativeIntegers -> Integers;
19.     Integers -> RationalNumbers;
20.     Fractions -> RationalNumbers;
21.     RationalNumbers -> RealNumbers;
22.     IrrationalNumbers -> RealNumbers;
23. }

Copy the Code

将上述代码保存为一个 .dot 文件（例如 number_system.dot）。
在终端运行以下命令生成图（假设输出为 PNG 格式）：

1. dot -Tpng number_system.dot -o number_system.png

Copy the Code

Graphviz 会根据节点和边的关系自动调整布局。只需定义关系，不需要手动调整线条。可以在节点标签中直接添加注释说明。
如果你需要更复杂的功能（例如交互式图形），可以考虑使用基于 Graphviz 的工具（如 Mermaid）或其他图形库（如 Python 的 matplotlib 和 networkx）。

kuing

tikz 也可以，但得用 lualatex 编译：

1. \documentclass[border=1cm]{standalone}
2. \usepackage{ctex}
3. \usepackage{tikz}
4. \usetikzlibrary{graphs,graphdrawing}
5. \usegdlibrary{trees}
7. \begin{document}
9. \tikz \graph[binary tree layout, grow'=right, level distance=2cm, nodes=draw] {
10. 复数 -- {
11.     实数 -- {
12.         有理数 -- {
13.             整数 -- { 自然数, 负整数 },
14.             分数 -- { 真分数, 假分数 }
15.         },
16.         无理数 -- { 正无理数, 负无理数 }
17.     },
18.     虚数 -- { 纯虚数, 非纯虚数 }
19. }
20. };
22. \end{document}

Copy the Code

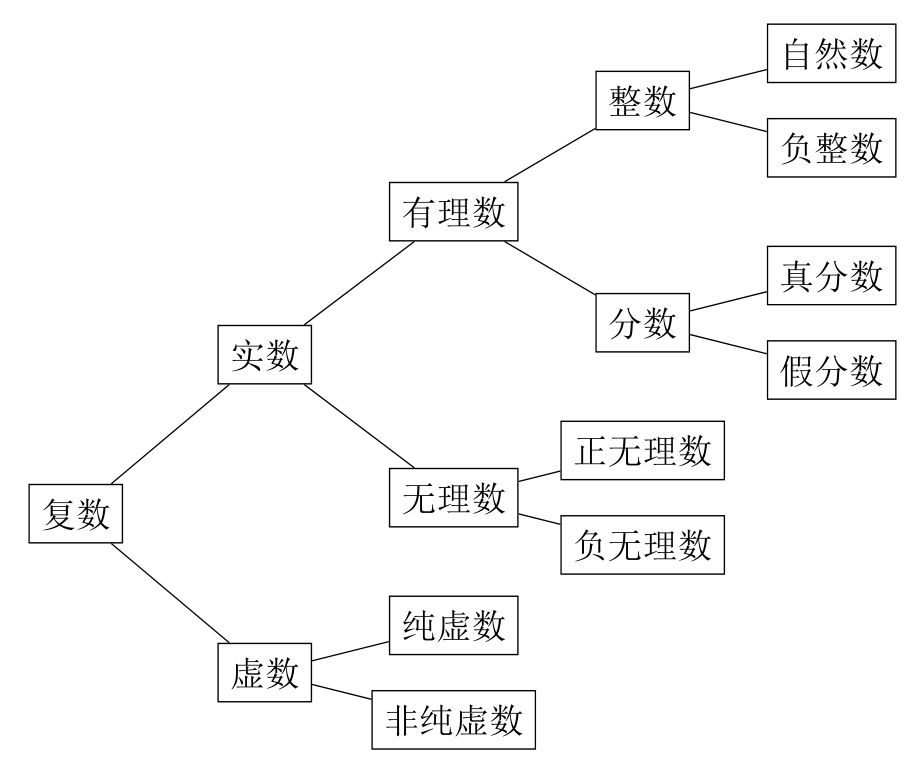

效果：

Aluminiumor

用 AxGlyph 画的，但没法像楼主说的那样一键生成

abababa

kuing 发表于 2025-5-18 16:28
tikz 也可以，但得用 lualatex 编译：

效果：

这个不错，没有跨层的指向也很好。要是跨层了可能就不行了，比如现在就想从”有理数“跨到”自然数“那里，在这个连接边上写”等势“。

hbghlyj

abababa wrote at 2025-5-19 01:59
这个不错，没有跨层的指向也很好。要是跨层了可能就不行了，比如现在就想从”有理数“跨到”自然数“那里 ...

可以通过在\graph定义之外额外添加一条带标签的边来实现

1. \documentclass[border=1cm]{standalone}
2. \usepackage{ctex}
3. \usepackage{tikz}
4. \usetikzlibrary{graphs,graphdrawing}
5. \usegdlibrary{trees}
7. \begin{document}
9. \begin{tikzpicture}
10. \graph[binary tree layout, grow'=right, level distance=2cm, nodes=draw] {
11. 复数 -- {
12.     实数 -- {
13.         有理数 -- {
14.             整数 -- { 自然数, 负整数 },
15.             分数 -- { 真分数, 假分数 }
16.         },
17.         无理数 -- { 正无理数, 负无理数 },
18.     },
19.     虚数 -- { 纯虚数, 非纯虚数 }
20. }
21. };
22. \draw(有理数) to[bend left=45]node[above] {等势} (自然数);
23. \end{tikzpicture}
25. \end{document}

Copy the Code
